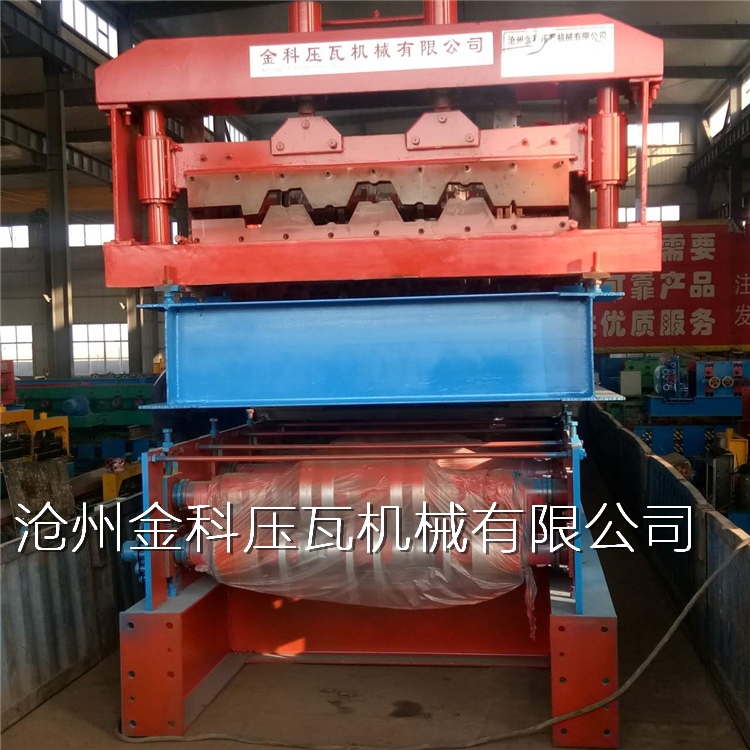

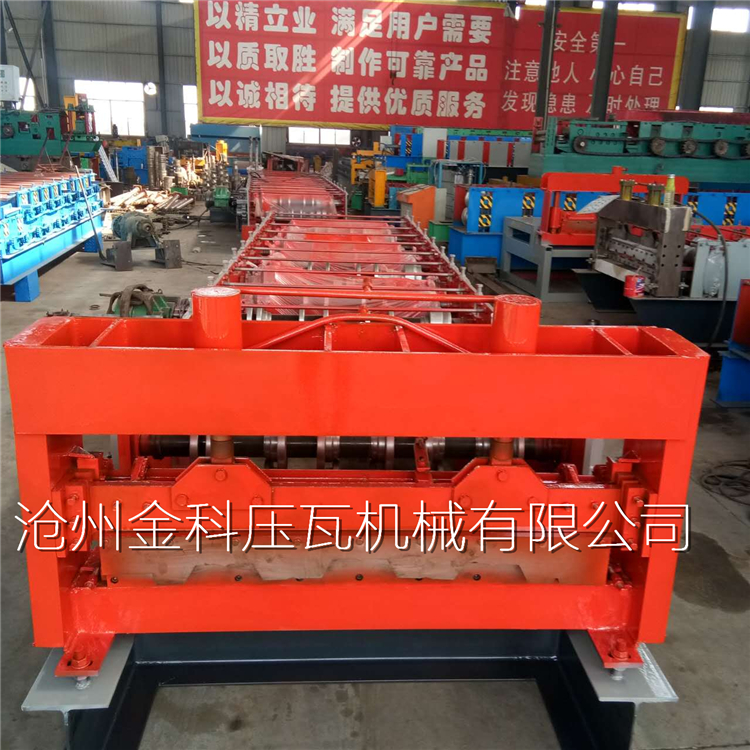

1025楼承板设备介绍
压瓦机分为三部分,辊道成型部分、切刀部分。辊道成型部分是由电机拖动,链条带动各辊转动。了传统模板的缺点,施工简便,产品外观整洁美观。1025型楼承板机生产的产品楼承板(钢承板,建筑压型钢板)是采用镀锌钢板经辊压冷弯成型,其截面成V型、U型、梯形或类似这几种形状的波形,主要用作 性模板,也可被选为其他用途。
技术参数
1 主机体积:长约14米 宽约1.6米 高越1.3米
2 主机重量:约为14t
3 主点机功率:11kw 衡水猛牛牌(双动力)
4 液压泵站1台电机功率5.5KW
5 减速机:8#摆线针减速机 速比1:71
6 中板厚度: 20mm
7 链轮链条:链轮45#热处理 2寸单排
8 轴:材质45#,轴径用φ100的圆钢加工至φ95
9 轧辊排数:24排
10 轧辊模具:45#钢段件精车成型
11 大架:400H钢
12 可轧板厚度:0.8—1.5mm
13 全自动剪切机:切刀材质CR12,粗磨,热处理,线切割成型。
14 电器控制柜1台 台达14点plc,显示屏,编码器
