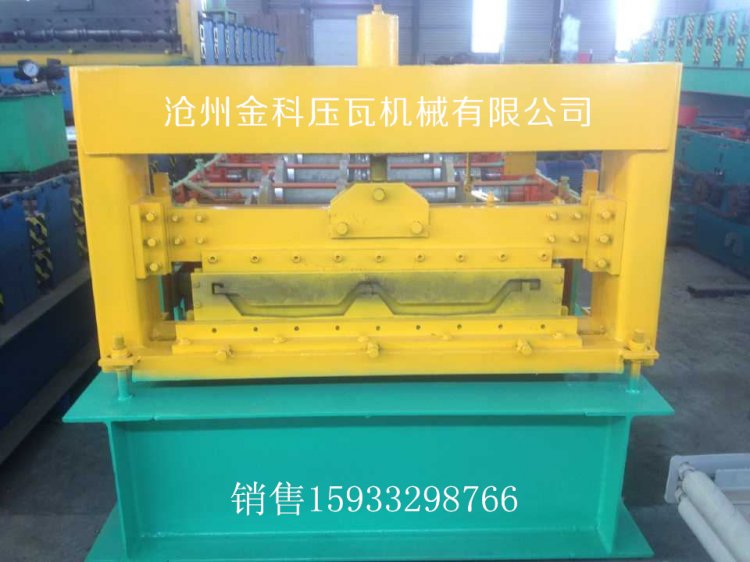

     JK760角驰压瓦机技术参数表  宝钢角驰压瓦机



    设备总长     10.5m   宽度     1.4m    高度     1.3m



    电机功率     5.5Kw              工作电压     380V



    生产速度     8~10米/分  宽度     760mm



    压型轴径     22道 Ø70mm辊轴   材质  45#钢调质



    压 型 轮     45#锻件,精车、磨光,表面镀硬铬



    设备底架     350号H钢   16mm厚侧板



    传动方式     1寸链条传动



    液压剪断机(泵)    4kw



    剪切刀  采用Cr12材质,经高温淬火而成,由二片刀组成



    压板厚度     0.3-0.8mm



    随机附件     上料架一套,一个操作柜,操作规程和使用说明书各两套

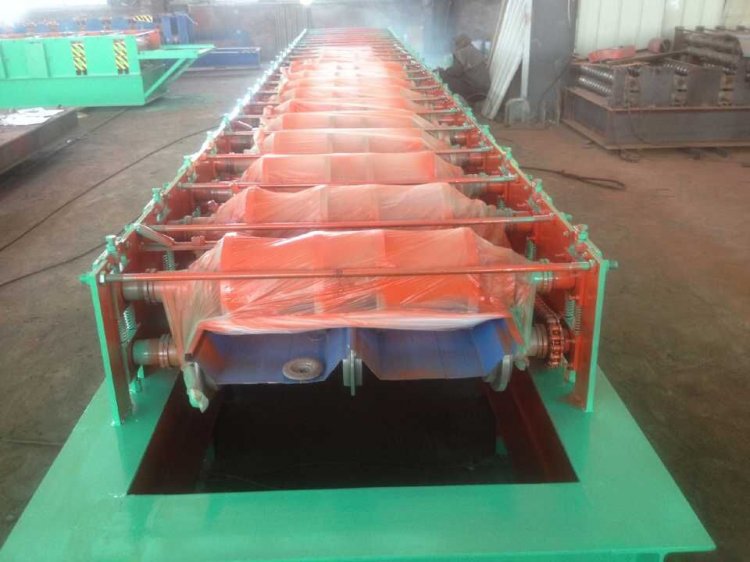

    成型部分     辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。



    工作流程     (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板



    人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。



    进料导向平台    主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右可调。



    成型后切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。



    电控系统     采用台达PLC控制,变频调速,能实现整机自动化生产。可设定批次、工件长度、数量等。



    操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。



    液压系统     采用外置液压站(为切断提供动力)



       大误差     主机成型排数多,性能稳定,   大长度误差为±2mm



    注意事项     供电电源输入:三相380V 50/60HZ   电网电压波动:≤±0.1



    前后左右距离墙壁等遮拦物1米以上
