出口800琉璃瓦调试完成

              800琉璃瓦参数

设备总长：7m

宽度:1.3m

高度：1.2m

电机功率:5.5kw

工作电压:380V

生产速度:10-15米/分

压轮轴径:Ø75轴   13道    材质  45#钢

压型轮：45#精车，镀硬铬

设备底架--大架：300H型钢，立板16mm

传动方式:1寸链条传动

剪断机功率:4kw

压板厚度

0.3-0.6mm

压板宽度:1000mm

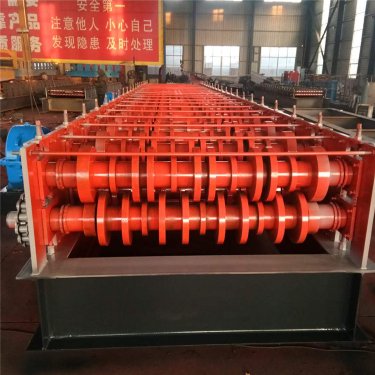

成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。

工作流程:（送毛坯料）开卷——导向进料——-辊压成型——定长切断——成品出板

人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

进料导向平台

主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

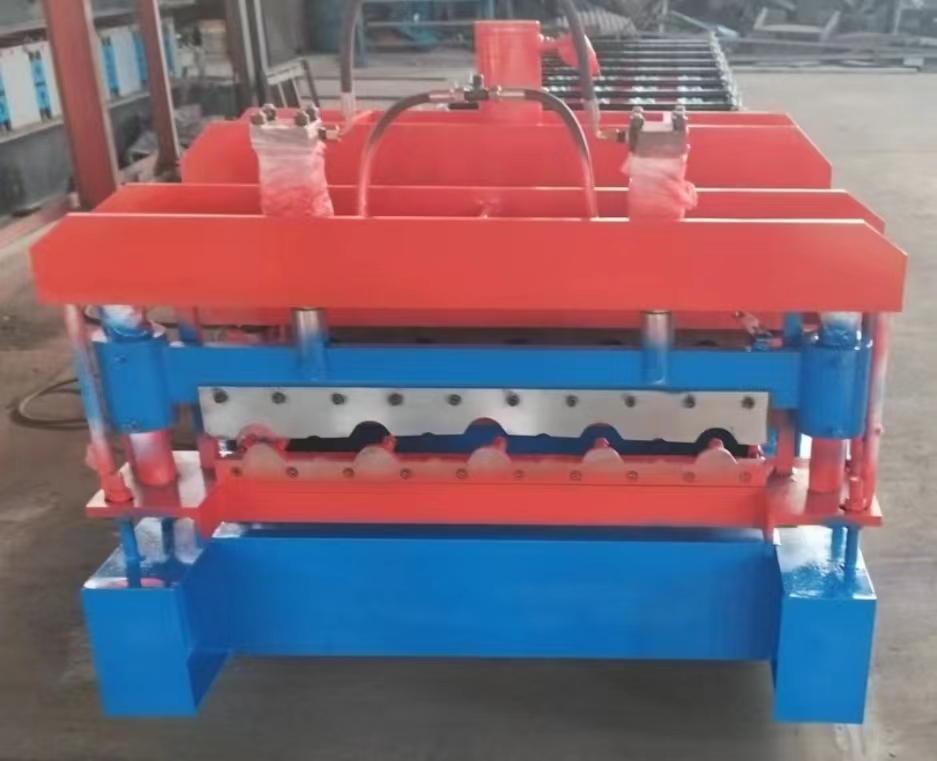

切断系统

切断系统由切断机架，切断模具，导向装置和切断油缸等组成。剪切刀cr12高温淬火

电控系统

采用信捷PLC控制，变频器调速，能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式：输入屏+按钮。国产旋转编码器计数，具有计数及记长功能。

变频器

变频器，可有效减少切断长度误差，性能稳定，压型剪切冲孔长度误差为±2mm

注意事项

供电电源输入：三相380V  电网电压波动：≤±10%

前后左右距离墙壁等遮拦物1米以上
