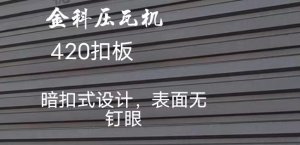

420墙面挂板机参数表
|
设备总长
|
8.5m
|
宽度
|
1.3m
|
高度
|
1m
|
|
电机功率
|
5.5kw
|
工作电压
|
380V
|
||
|
生产速度
|
6-10米/分
|
||||
|
压轮轴径
|
Ø70实心轴 20道 材质 45#钢调质
|
||||
|
压型轮
|
45#钢精车淬火
|
||||
|
设备底架
|
大架：350H型钢，立板14mm
|
||||
|
传动方式
|
1寸链条传动
|
||||
|
剪断机功率
|
4kw
|
||||
|
剪切部分
|
剪切刀Cr12高温淬火
|
||||
|
随机附件
|
上料架一套
|
||||
|
成型部分
|
辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。
|
||||
|
工作流程
|
（送毛坯料）开卷——导向进料——-辊压成型——定长切断——成品出板
人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。
|
||||
|
进料导向平台
|
主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。
|
||||
|
切断系统
|
切断系统由切断机架，切断模具，导向装置和切断油缸等组成
|
||||
|
电控系统
|
采用信捷PLC控制，变频器调速，能实现整机自动化生产。可设定批次、工件长度、数量等。
操作方式：输入屏+按钮。欧姆龙编码器计数，具有计数及记长功能。
|
||||
|
变频器
|
可减少切断长度误差，性能稳定，压型剪切冲孔长度误差为±2mm
|
||||
|
注意事项
|
供电电源输入：三相380V 电网电压波动：≤±10%
前后左右距离墙壁等遮拦物1米以上
|
||||
